Мастер-класс показывает простую технологию врезки с помощью ручного фрезера мебельных петель чашечного типа. Используя недорогую пазовую фрезу и самодельный шаблон, вы сможете в домашней мастерской быстро сделать глухие отверстия профессионального качества.
Углубления под чашечные петли часто выполняют сверлом Форстнера, но отверстия редко выходят аккуратными и точными.
Да и центрирующий шип сверла запросто выскакивает с обратной стороны мебельного щита. Применение ручной фрезерной машины позволяет делать отверстия не хуже фабричных.Используемые инструменты:
- Дрель.
- Сверло «балеринка».
- Тонкое сверло.
- Фрезер.
- Копирующая втулка.
- Прямая пазовая фреза 8–14 мм.
- Шкурка наждачная.
- Ножовка.
- Струбцина.
- Штангенциркуль.
- Угольник.
- Отвертка.
- Шило.
Порядок изготовления шаблона

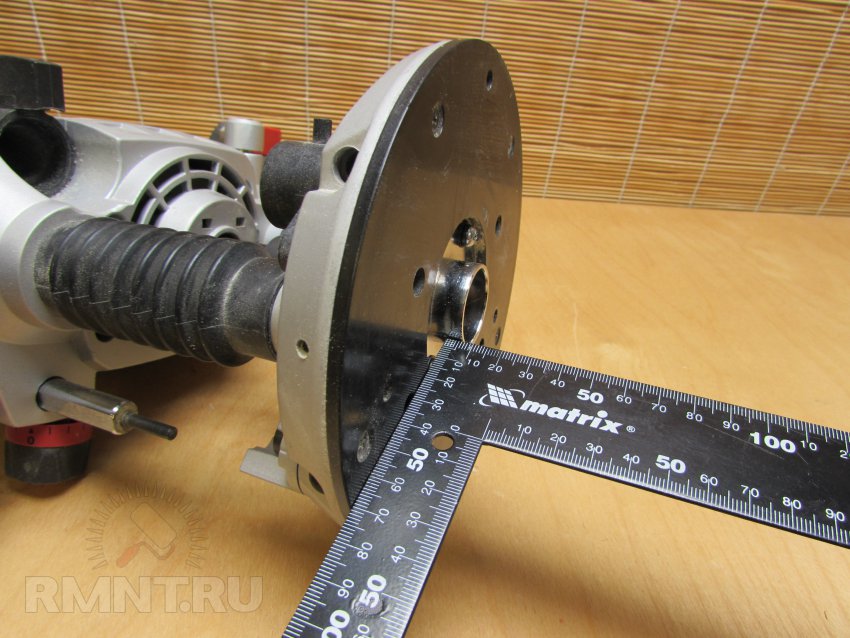

1. Определяют толщину фанеры для шаблона: она должна быть немного больше выступающей части копировальной втулки. Слишком толстый материал брать не стоит — может не хватить вылета фрезы.

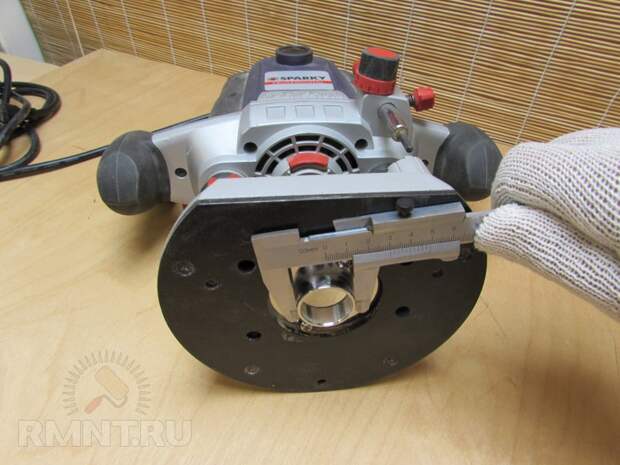

2. Измеряют наружный диаметр копировальной втулки.

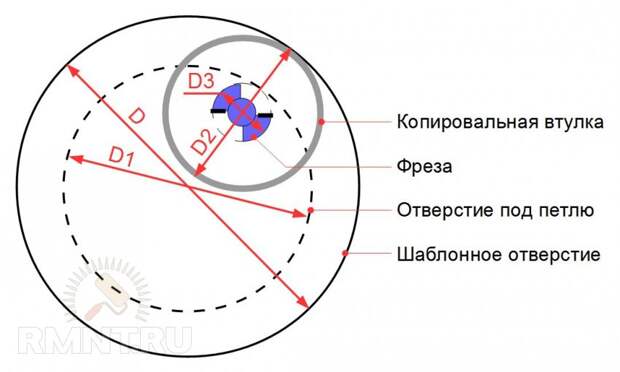

3. Высчитывают размер вырезаемого отверстия (D) по формуле:
D = D1 + D2 – D3, где:
- D1 — необходимый диаметр углубления под петлю (26, 35 или 40 мм);
- D2 — диаметр копирующей втулки;
- D3 — калибр фрезы.
Например, для мебельной петли с чашкой 35 мм при фрезе 14 мм и втулке 30 мм, понадобится шаблонное отверстие диаметром 51 мм.

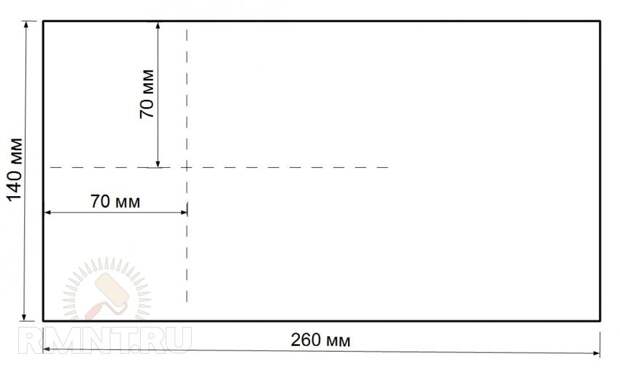

4. Вырезают из фанеры заготовку и отмечают центр высверливаемого отверстия согласно чертежу.

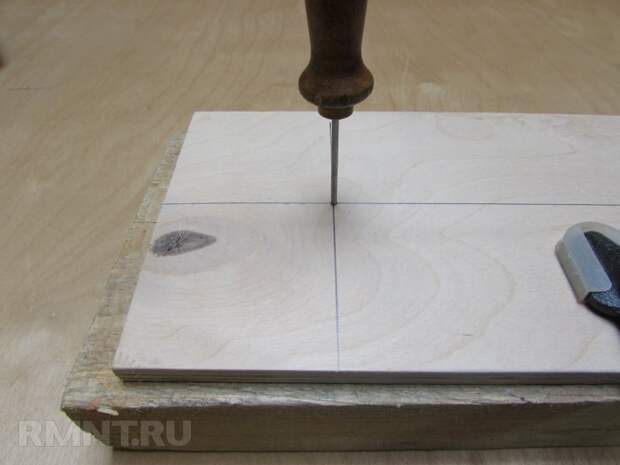

5. Подложив ненужную доску, закрепляют фанеру струбциной и шилом отмечают точку сверления.

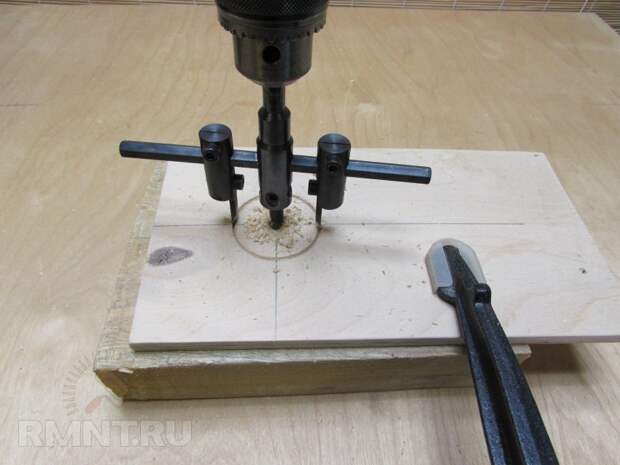

6. Выставив на «балеринке» нужный размер, высверливают отверстие.
Совет. Точность выполнения операции влияет на качество изготовляемого шаблона. Лучше опробовать раздвижное сверло на деревяшке и скорректировать размер.

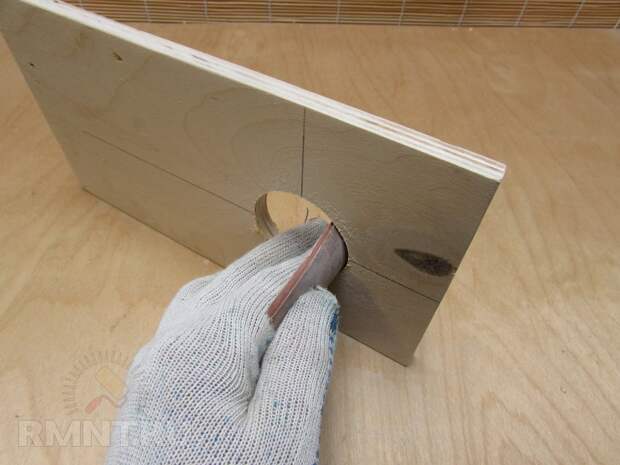

7. Наждачной бумагой зачищают края отверстия.
8. Вырезают из фанеры полосу шириной 3 см и длиной 14 см.

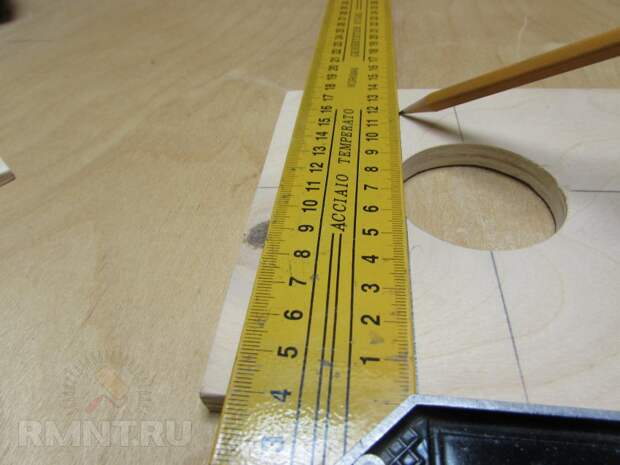

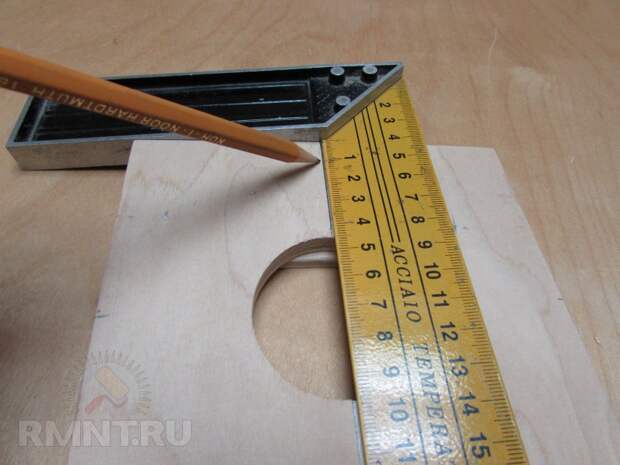

9. Проводят параллельно оси отверстия линию на расстоянии 22 мм, отмечая месторасположение края мебельной дверцы.

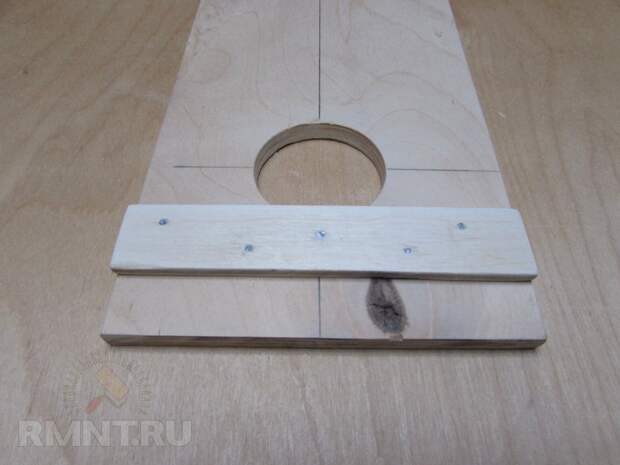

10. По разметке закрепляют упорную планку на клей и гвоздики.
11. Переносят осевую линию на другую сторону заготовки, чтобы было проще определять расположение петли.
12. Шаблон готов.
Порядок врезки петли

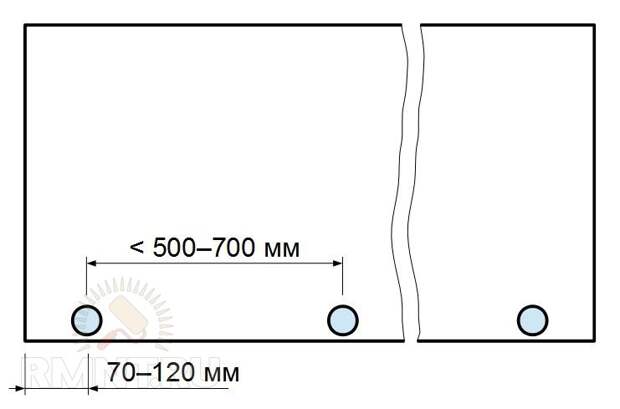

1. Мебельную дверцу размечают, исходя из рекомендуемых расстояний между петлями.

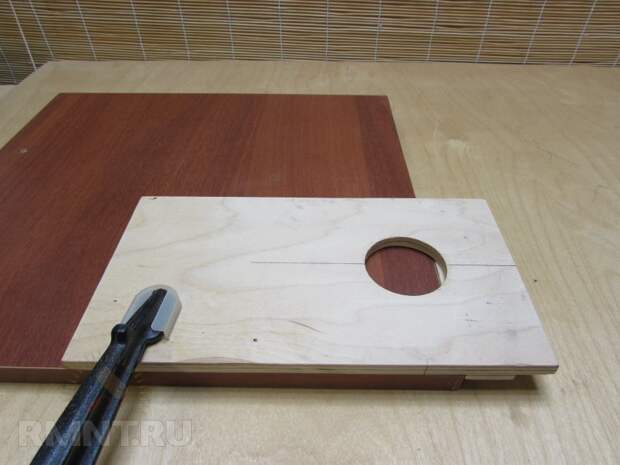

2. Уперев ограничителем в торец, шаблон размещают на дверце и закрепляют струбциной.

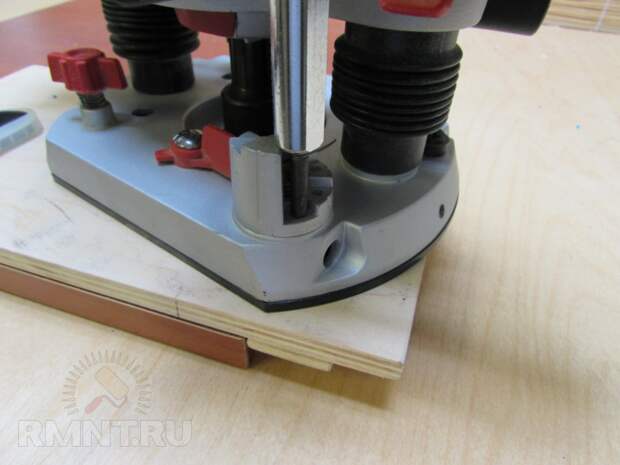

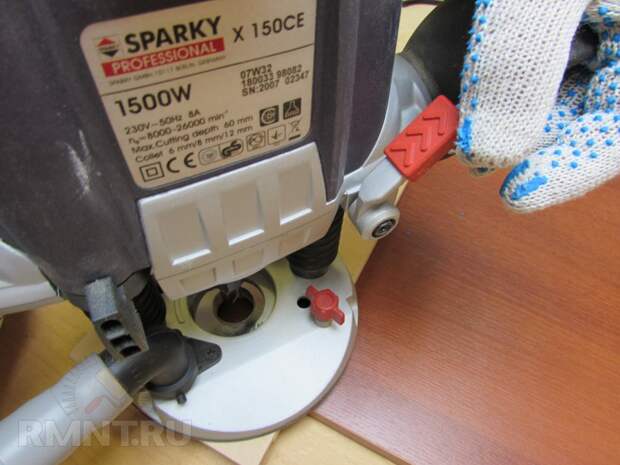

3. Ставят фрезер в рабочую зону, сдвигают вниз корпус инструмента до касания фрезой поверхности заготовки и зажимают фиксирующий рычаг.

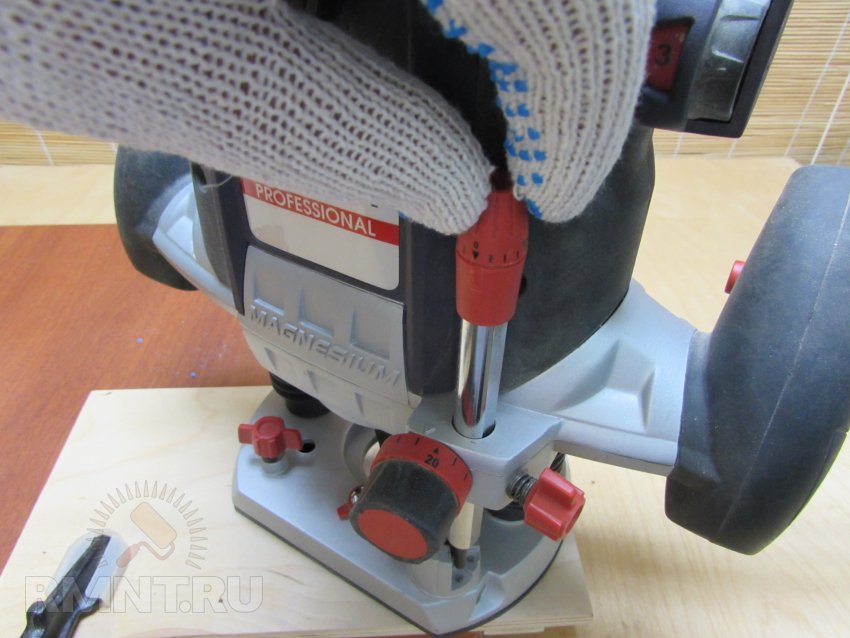

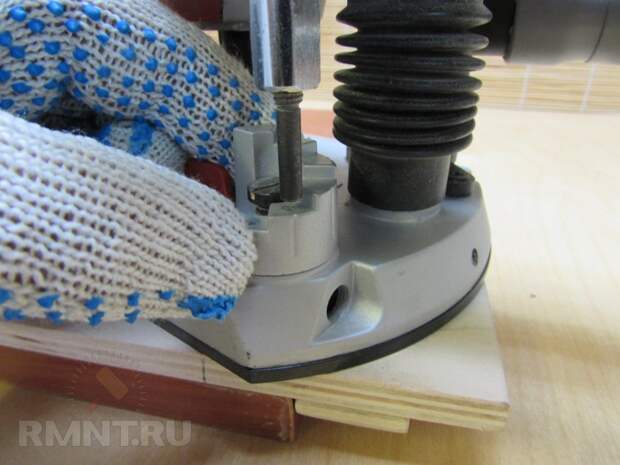

4. Опускают ограничитель глубины до позиционной опоры.
5. Отсчитывают на шкале 11,5 мм и выставляют положение ограничителя.

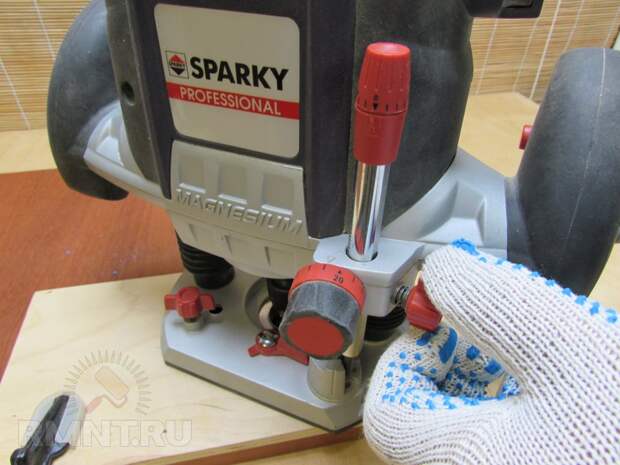

6. Затягивают барашковый фиксатор регулятора глубины фрезерования.

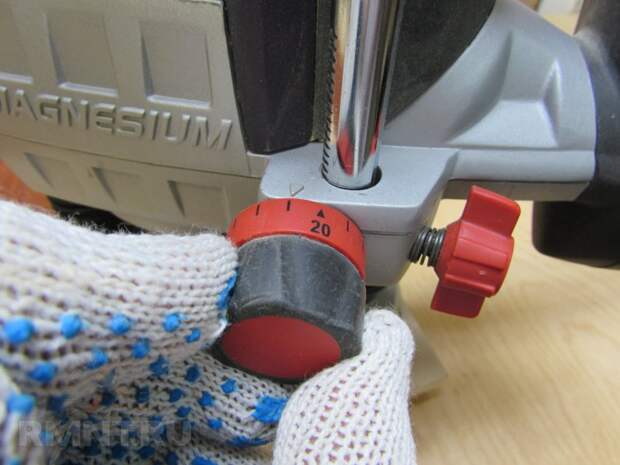

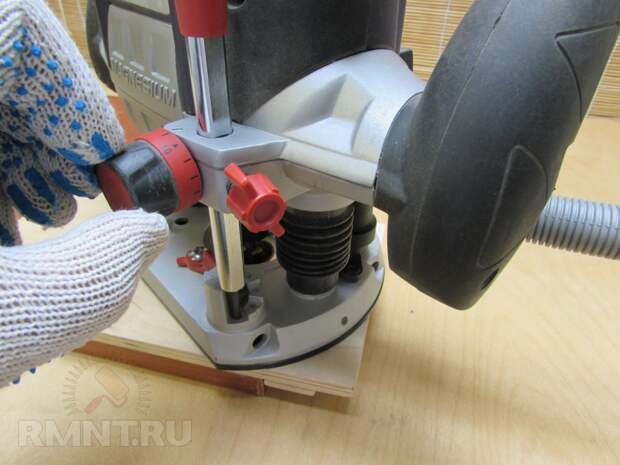

7. Доводят параметр микрометрическим винтом.

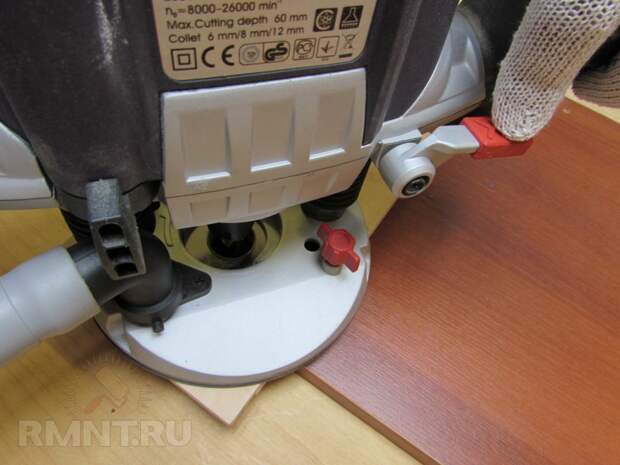

8. Отпускают фиксирующий рычаг.
9. Повернув позиционную опору, устанавливают глубину первого прохода.

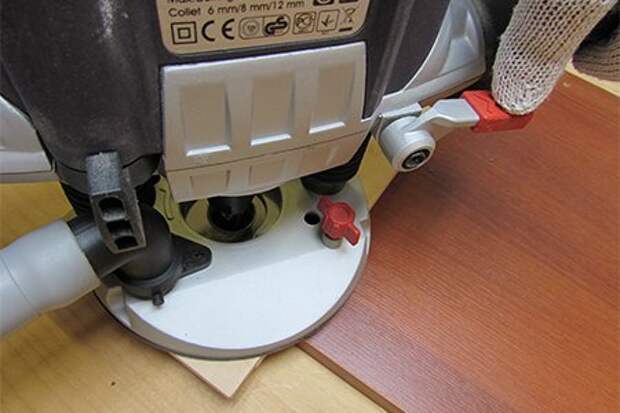

10. Запускают фрезер, нажимают на корпус и фиксируют положение. Плавно проводя инструмент по обрабатываемой поверхности, вырезают материал, начиная с окружности и переходя к центру.
11. Завершив проход, отщелкивают фиксатор. Поворачивают опору на следующую позицию и повторяют процесс до полной выработки углубления.
Совет. В случае отсутствия системы отвода опилок рекомендуется после каждого прохода очищать зону работы пылесосом во избежание дефектов фрезеровки.

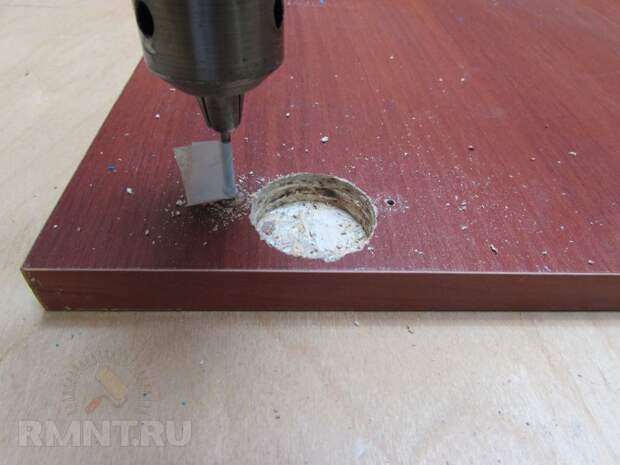

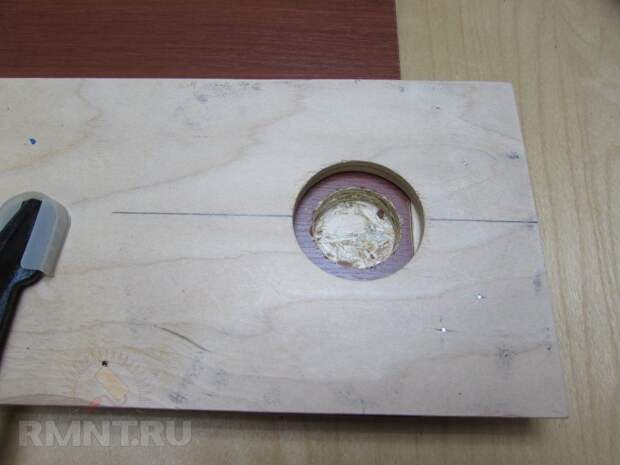

12. Аккуратное посадочное место готово.
13. Вставляют в углубление петлю, выравнивают и намечают расположение шурупов.
14. Выполняют тонкие отверстия, ограничив глубину сверления скотчем.

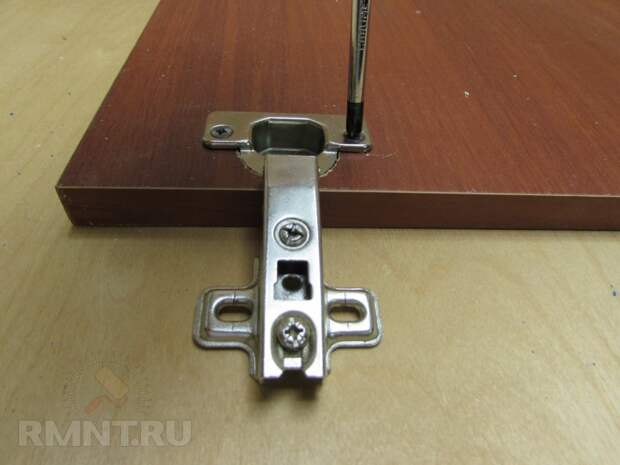

15. Прикручивают деталь винтами с потайной головкой.

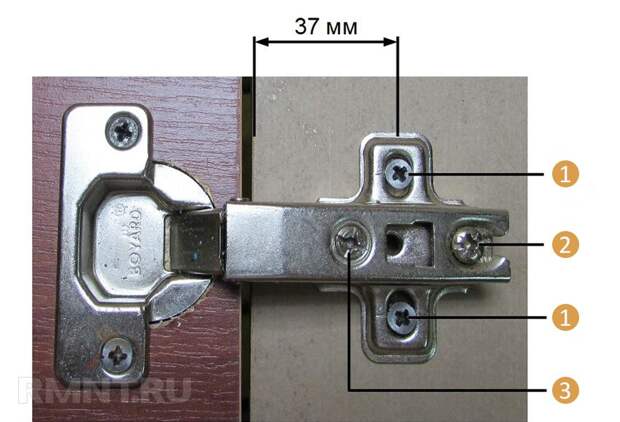

После врезки петель переходят к подвеске дверцы, для чего отмечают месторасположение ответных частей. В нашем примере разметка под шурупы находится в 37 мм от торца ДСП-плиты. Для других модификаций фурнитуры размер определяют по месту: собрав петлю и выставив винт фронтальной регулировки посередине, прислоняют дверцу к боковине с зазором в 2 мм и ставят метки сквозь продолговатые отверстия. Работу завершают регулировочные операции.
Винты настройки: 1 — по высоте; 2 — по глубине; 3 — по ширине.
Подобным образом несложно рассчитать и сделать шаблоны как для установки чашечных петель иных типоразмеров, так и для вырезания прочих отверстий.
