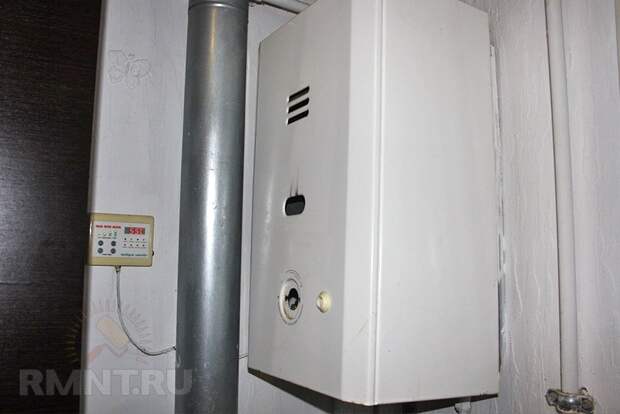

Проточный газовый водонагреватель, как и любое газовое оборудование, нуждается в периодической профилактике, которую желательно проводить не реже одного раза в год. В данной работе пошагово описан процесс профилактики на примере аппарата водонагревательного проточного газового бытового ВПГ-18.
Стоит отметить, что статья предлагается исключительно в ознакомительных целях, поскольку газоопасные работы — удел специализированных организаций, имеющих необходимые разрешения.
Однако проконтролировать качество выполнения работ такими организациями необходимо, ведь от этого может зависеть ваша жизнь и жизнь вашей семьи.Проводить профилактику оборудования необходимо как минимум раз в год, в случае же долгого простоя колонки осмотр и диагностика требуются в обязательном порядке. И это не излишние предосторожности. Ведь иногда хватает даже мелкой паутины, сплетенной в дымоходе, чтобы нарушить тягу. Это, в свою очередь, вызывает неправильный режим горения, выделение копоти и полное засорение дымоотводящих каналов оборудования. В итоге продукты горения поступают не в дымоход, а в помещение, отравляя жильцов. Задача профилактики — вовремя заметить и устранить неисправность.
Подготовка к работе
Для выполнения профилактической чистки нам понадобится следующий инструмент:
- отвертка с крестообразным шлицем;
- отвертка с плоским шлицем;
- рожковый ключ 8 мм;
- щетка с длинной щетиной;
- щетка по металлу;
- ветошь;
- пылесос с насадками.
Порядок выполнения работ

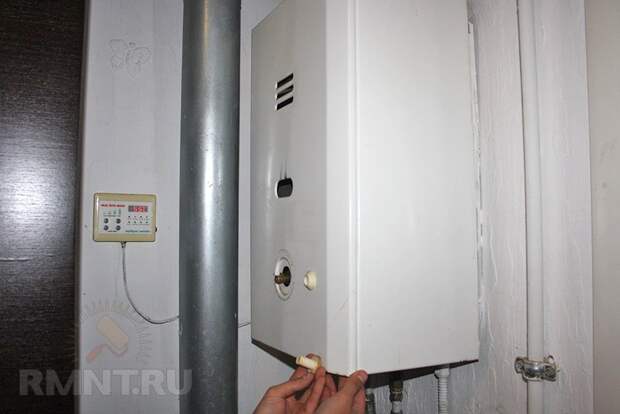

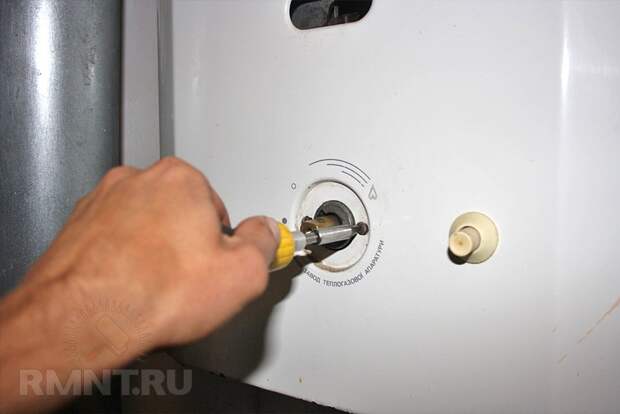

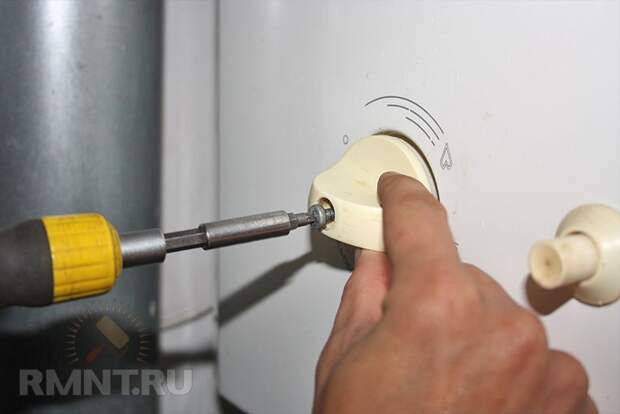

Перекрываем кран подачи газа к колонке. Откручиваем крестообразной отверткой винт крепления ручки блокировочного газового крана. Снимаем ручку, потянув её на себя.
Плоской отверткой откручиваем два винта крепления корпуса.

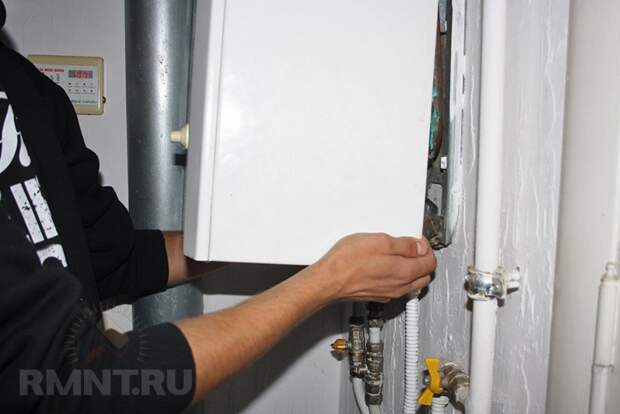

Потянув нижнюю часть корпуса на себя, выводим его из зацепления в двух нижних пазах.

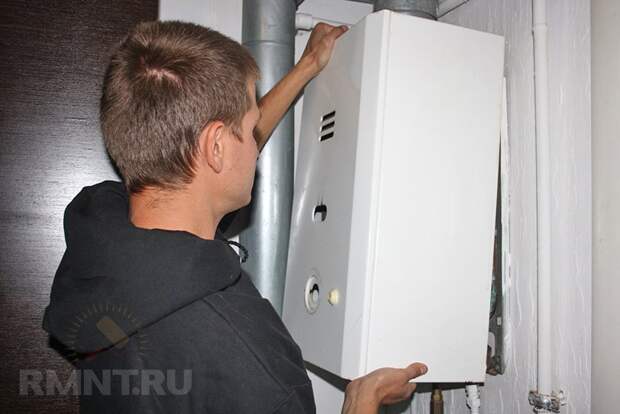

Придерживая корпус двумя руками, перемещаем его по направлению вверх, снимая корпус с двух верхних креплений.

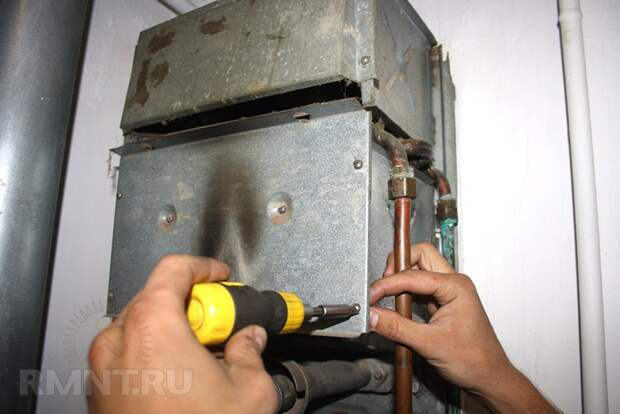

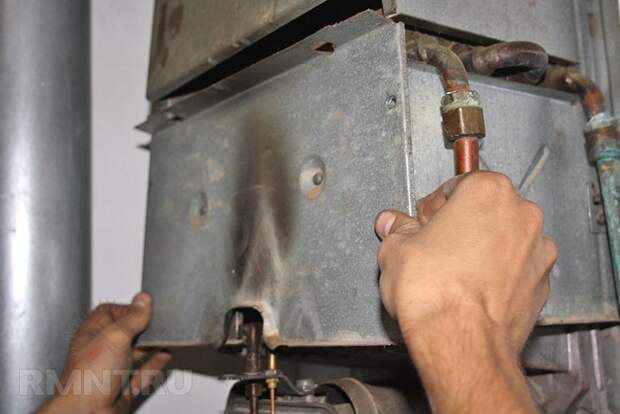

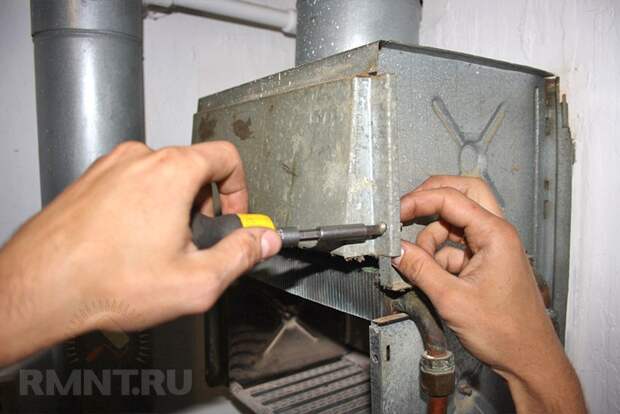

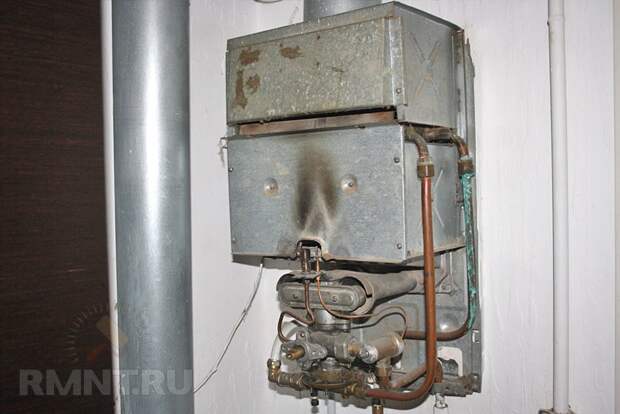

Откручиваем плоской отверткой четыре винта крепления передней крышки камеры сгорания. При необходимости придерживаем гайки 8-м ключом.

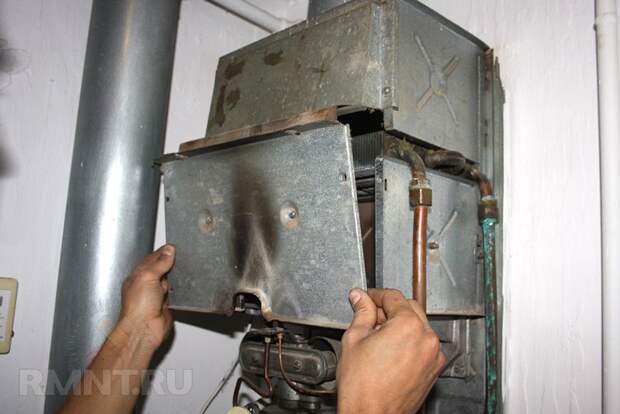

Снимаем крышку.

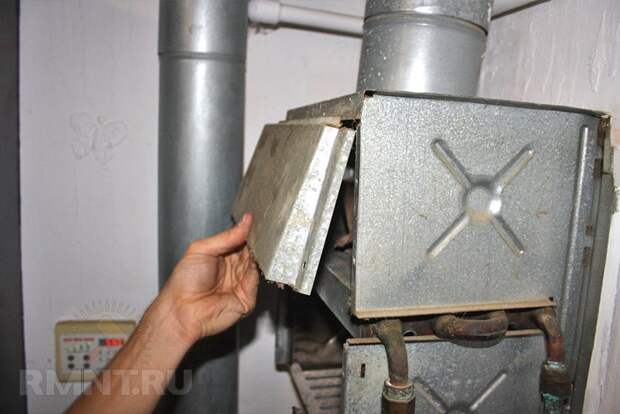

Откручиваем два винта крепления верхней крышки полости, в которой происходит отвод продуктов сгорания, и снимаем ее.

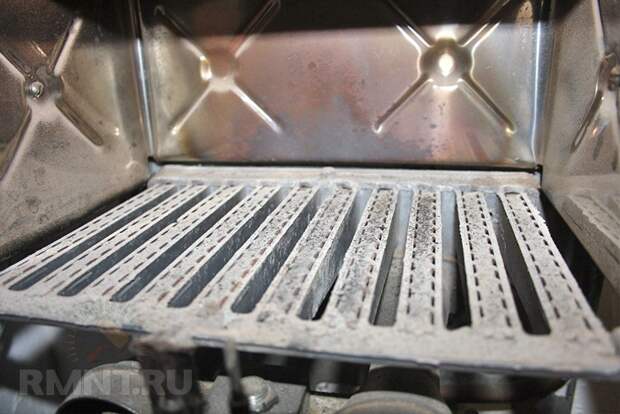

Осматриваем горелку на предмет засоренности.

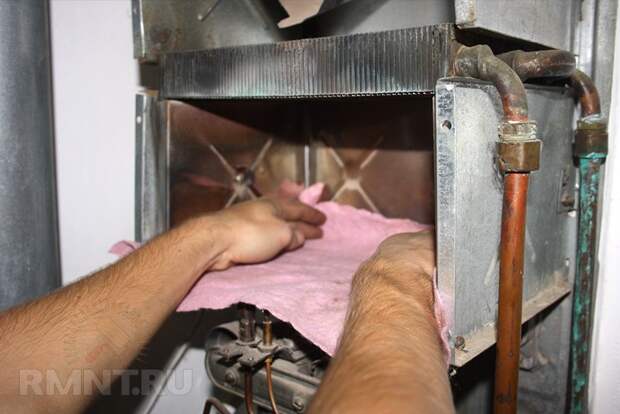

Накрываем горелку ветошью по всей площади, чтобы в процессе чистки остальных узлов ее не засорить.

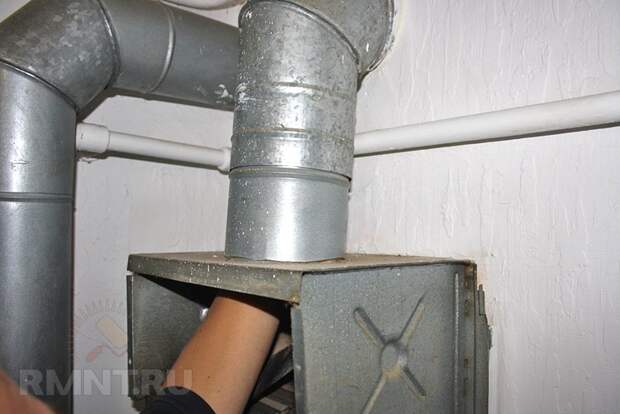

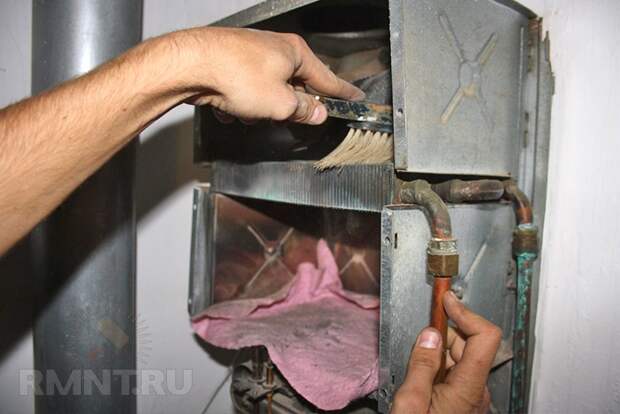

Начинаем чистку с самой верхней части колонки, последовательно перемещаясь вниз к горелке. Прочищаем дымоотводящий патрубок щеткой или ветошью.

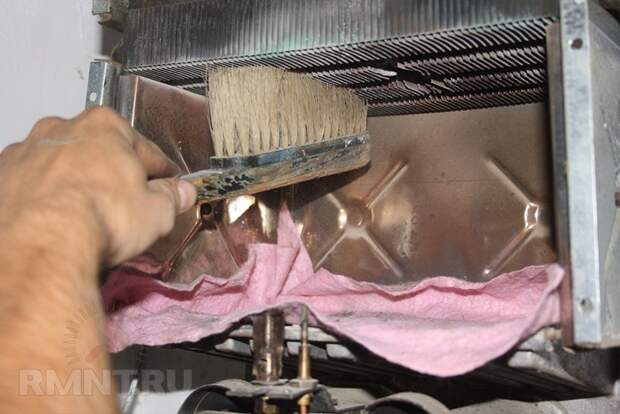

Щеткой чистим отражатель.

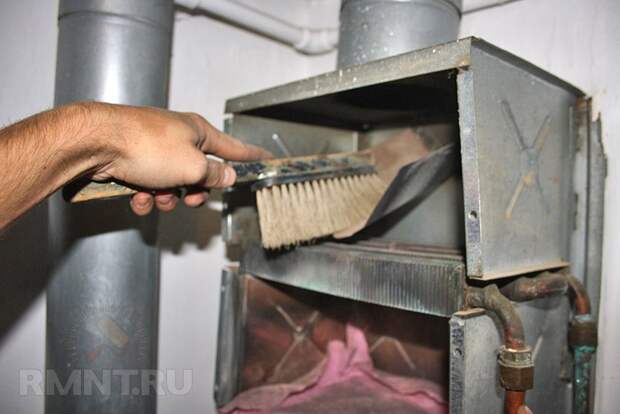

Щеткой очищаем части корпуса от паутины.

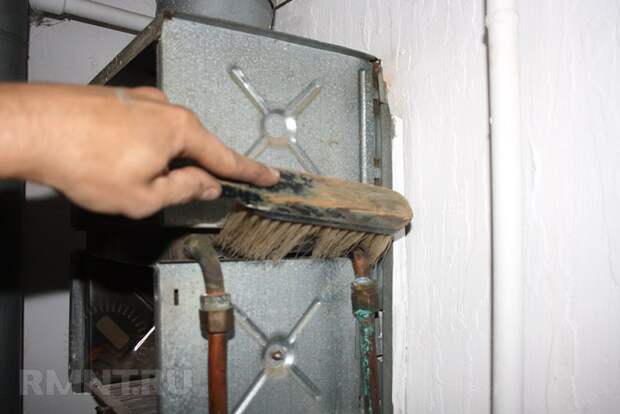

Прочищаем оребрение теплообменника щеткой. Делаем это с нажимом. Сначала верхняя часть теплообменника, затем нижняя. После прочистки зазоры между его ребрами должны легко просматриваться.
Совет: если не удается прочистить ребра теплообменника щеткой, можно сделать это, используя ножовочное полотно. Это более трудоемко, т. к. вручную необходимо пройти последовательно каждую полость, но эффективно.

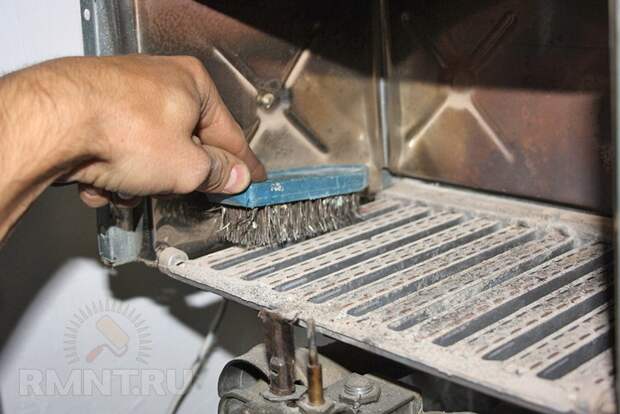

Снимаем ветошь с горелки и щеткой по металлу прочищаем ее отверстия.

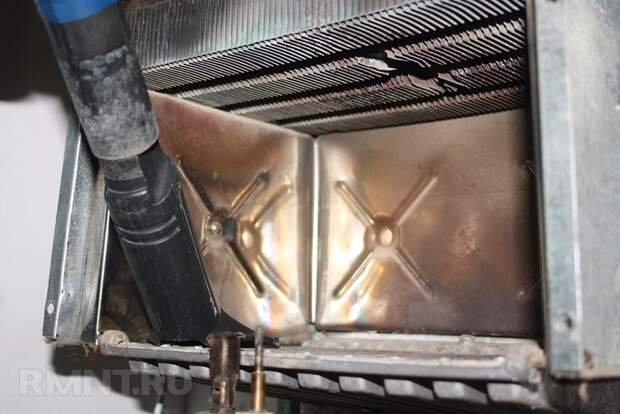

Чистим горелку пылесосом.

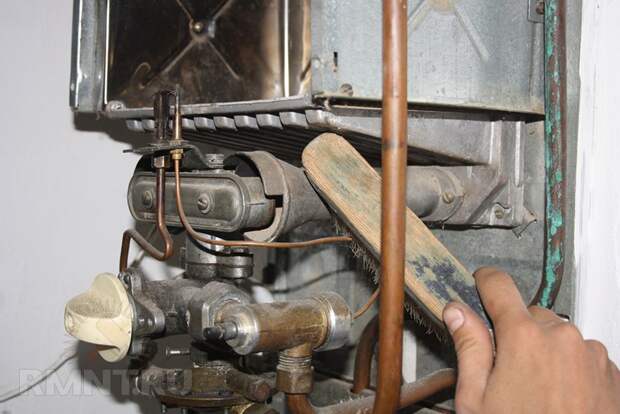

Прочищаем щеткой все оставшиеся детали колонки, включая нижнюю часть горелки, через которую поступает воздух, необходимый для правильного горения газа.

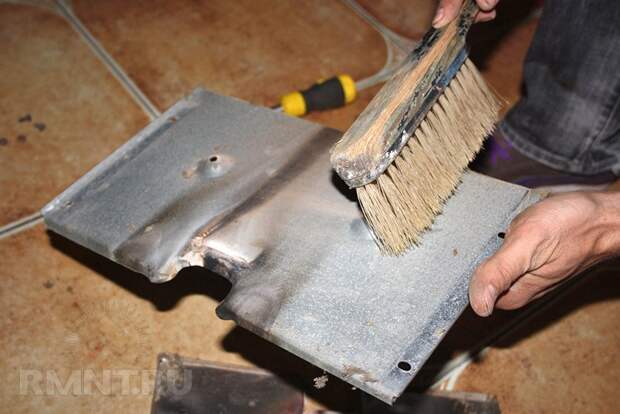

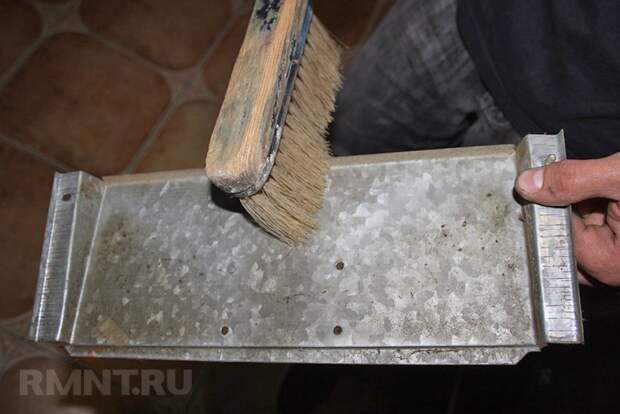

Чистим щеткой верхнюю крышку полости, в которой происходит отвод продуктов сгорания, и устанавливаем ее на место, фиксируя двумя винтами.

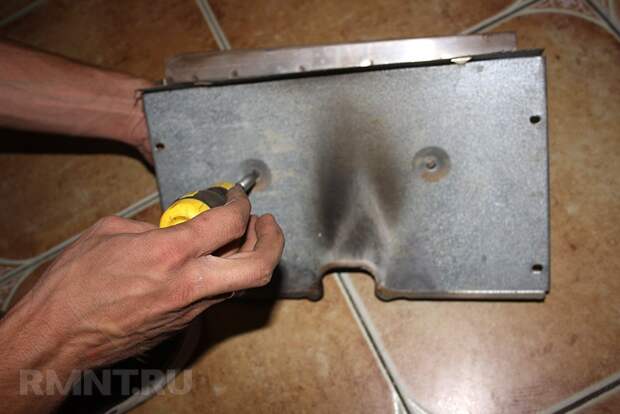

Разбираем переднюю крышку камеры сгорания, состоящую из двух частей. Для этого откручиваем два винта плоской отверткой, придерживая гайки 8-м ключом.
Прочищаем внутренние и наружные поверхности крышки щеткой. Собираем в обратном порядке и устанавливаем на место.

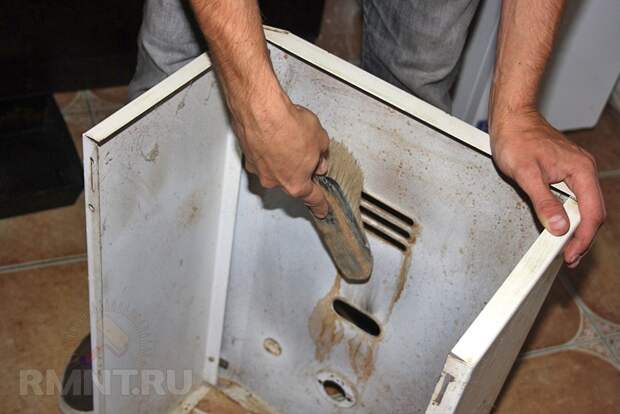

Очищаем корпус щеткой.

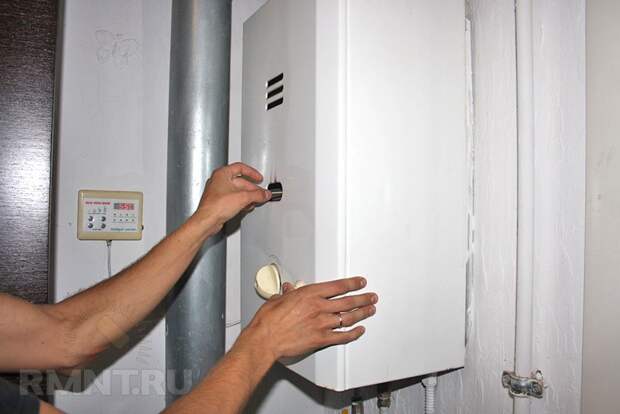

Собираем корпус, навешивая его креплениями на два верхних паза.
В процессе монтажа корпуса кнопку автоматики удобнее снять, поскольку в нем она ничем не зафиксирована. Устанавливаем ее на завершающем этапе сборки. Для этого отклоняем нижнюю часть корпуса на себя и заводим кнопку, размещая ее в отверстии.

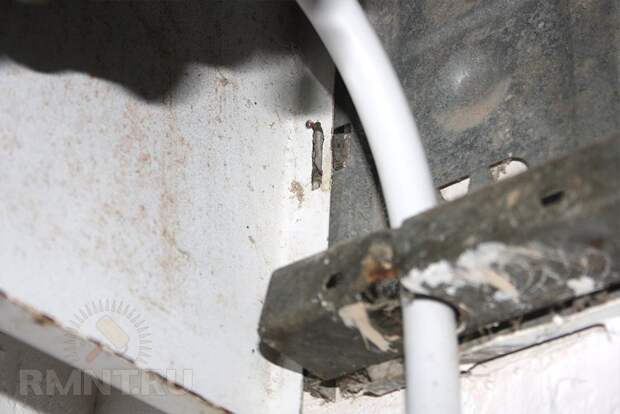

Совмещаем крепежи с двумя нижними пазами корпуса.

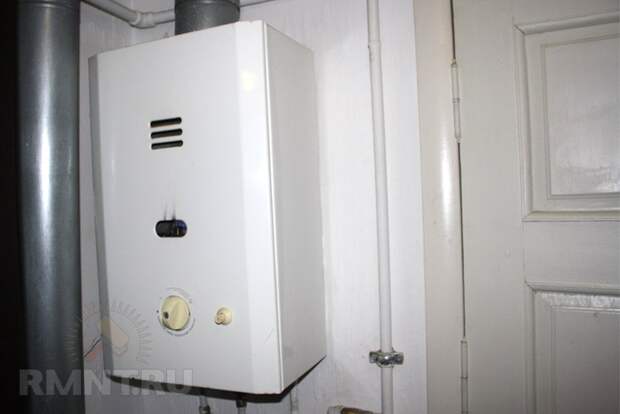

Прикручиваем два винта крепления корпуса. Надеваем ручку блокировочного газового крана, фиксируем ее винтом. Открываем подачу газа к колонке. Производим пробный пуск.
Результат проделанной работы
Чрезмерных засорений при прочистке колонки мы не обнаружили. Вовремя проведенная профилактика — гарантия того, что колонку не придется ремонтировать. В обязательном порядке также необходимо произвести обследование дымохода колонки, ведь при его неисправности толку от чистки мало.
Александр Кривицкий, рмнт.ру
