Ливневая канализация предназначена для отведения дождевой и талой воды от самого дома, а также гаража, дорожек и площадок с твёрдым покрытием. Какой тип канализации предпочесть, из каких функциональных элементов составить, как самостоятельно спланировать и установить такую систему, мы расскажем в этой статье.
Ливневая канализация нужна для отвода дождевой и талой воды от фундамента дома, хозяйственных построек и двора. Наибольшая площадь водосбора — крыша — должна быть по периметру оснащена желобами и водосточными трубами, из которых вода поступает в ливневую канализацию — систему водоотведения, представляющую собой сеть каналов с элементами функционирования системы.
Тип ливневой канализации
В зависимости от типа прокладки каналов ливневка может быть:
- линейной;
- точечной;
- смешанного типа.
Линейная состоит из поверхностных желобов, размещённых вдоль дорожек и накрытых декоративной решёткой. Желоба могут быть выполнены самостоятельно из бетона, а также собираться из покупных изделий — стальных, бетонных или пластиковых, составленных в линию с герметизацией стыков. Разветвлённость желобов может быть значительной, собираясь отдельными рукавами от построек и дорожек в общий коллектор.

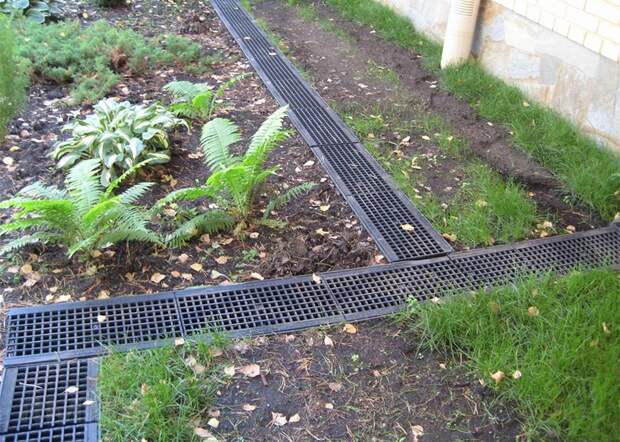

Линейный водоотвод
Точечная канализация означает одиночный приёмник от каждой водосточной трубы, перекрытый решёткой, после чего вода попадает в трубопровод подземной канализации. Трубы от отдельных точечных водоприёмников также собираются в одну магистраль.
Точечная ливневая канализация
Смешанный тип применяется, если наряду с линейной сетью есть необходимость выполнения отдельных точечных водоприёмников, расположенных в стороне от открытых желобов.
Элементы ливневой канализации
Состав сети ливневой канализации определяется тем, намерены ли вы использовать дождевую воду (например, для полива), очищать или сбрасывать в общую систему водоотвода без лишних манипуляций.
Система может включать следующие элементы:
- Открытые лотки (линейная часть).
- Дождеприёмники (точечная часть).
- Придверные поддоны (можно выполнить в виде точечного дождеприёмника).
- Пескоуловители.
- Смотровой колодец.
- Коллекторы.
- Дренажные трубы.
- Трубопровод закрытой части канализации.
- Канализационные люки.
Покупные лотки линейной канализации и дождеприёмники легко устанавливаются, имеют стабильную геометрию, совместимы с другими элементами. Стоимость и ресурс зависит от материала, правильности монтажа, климата. В частных домах лотки устанавливают класса А (пешеходная зона) и В (автомобильная зона) по нагрузке. Правильно выбирайте длину для минимизации количества стыков.
Пластиковый лоток с решёткой
Бетонные лотки
Лотки и дождеприёмники накрывают решётками из эстетических соображений, для безопасности и в качестве грубого фильтра от крупного мусора. Решётки могут быть чугунными, пластиковыми или стальными.
Пластиковый и бетонный дождеприёмники
Иногда от водосточной трубы воду отводят по открытому бетонному желобу
Придверные поддоны имеют ёмкость для сбора воды, которая никуда не отводится. Если над дверью установлен козырёк и воды мало, то такое устройство удобно. Если козырька или уклона в сторону ливневых лотков нет, лучше установить дождеприёмник.
Придверный поддон
Пескоуловители служат для улавливания песка, земли, травы и прочего мусора, попадающего в ливневку. Без этих приспособлений трубы быстро зарастут, и придётся заниматься их очисткой. Производят изделия из пластика, стали или бетона и по классу нагрузок они должны соответствовать лоткам.
Пластиковый пескоуловитель
Смотровой (ревизионный) колодец требуется для контроля состояния и, при необходимости, очистки каналов. Обустраивают его в напряжённых с точки зрения гидродинамики местах: подсоединении боковых рукавов, крутых поворотах, на особо длинных прямых участках (35–70 м в зависимости от диаметра по СНиП) — там, где засорение более вероятно. Устройство представляет собой накрытый крышкой резервуар или обечайку.
Ревизионный колодец — монтаж
Перепадный колодец — при изменении глубины залегания трубопровода
Самодельный колодец из бетона
Коллекторы накопительные представляют собой покупной или самодельный резервуар, при необходимости с дополнительной системой фильтрации или, если ливневая канализация соединяется с бытовыми стоками — системой биоочистки. После коллектора стоки могут быть использованы (полив, хоз. нужды), отведены в собственный пруд, ближайший водоём или общую систему водоотведения (требуется разрешение).
Пластиковый коллектор
Дренажные трубы, имеющие отверстия, собирают избыточную влагу из почвы и отводят в ливневку, если на участке не предусмотрена отдельная дренажная система.
Дренажные трубы с перфорацией
Трубы для разводки могут быть из ПВХ или ПНД, полностью гладкими или двухслойными, с наружной гофрированной частью. Чугунные и бетонные трубопроводы для этих целей сейчас почти не применяют. Класс труб — для наружной канализации. О расчёте диаметра труб мы расскажем ниже.
Материалы системы нужно выбирать с учётом прочности, инертности к коррозии, стойкости к механическим повреждениям и изменениям температуры, лёгкости монтажа, длительности ресурса.
Схема ливневой канализации
Перед выполнением работ необходимо прорисовать будущую сеть, определить места установки её элементов, составить список и смету предстоящих покупок.
Схема разрабатывается, начиная от точек слива и до коллектора или дренажного колодца. На план участка наносится открытая и закрытая часть трассы, перепады сети по глубине прокладки, обозначаются места установки пескоуловителей и колодцев. Определяются диаметры и длины труб, количество отводов, соединительных элементов, намечается объём земляных и монтажных работ.
1 — гараж; 2 — ревизионный колодец; 3 — водоотводящий лоток с решёткой; 4 — дом; 5 — дождеприёмник; 6 — придверный поддон; 7 — пескосборник; 8 — трубы ПНД; 9 — дренажные трубы с перфорацией; 10 — ёмкость для сбора и очистки дождевой воды
Схема может включать и дополнительные элементы: заглушки, сифоны, обратные клапаны (обвязка коллектора).
Совет! При проработке схемы учитывайте прокладку других коммуникаций и трубопроводов на вашем участке. Они не должны мешать друг другу.
Расчёт параметров системы
Для нормальной работы ливневки определяют:
- расход отводимой воды;
- диаметр труб;
- уклон трубопровода;
- глубину прокладки.
Расход отводимой воды зависит от площади, с которой удаляется вода, и интенсивности осадков (по СНиП-2.04.03–85, табл. 4). Объём отводимой воды вычисляется по формулам для дождевой и талой воды, подробно, с учётом поправочных коэффициентов, изложенным в Разделе 3 «Методики расчёта объёмов организованного и неорганизованного стока», г. Калуга, 2011 г. (в СНиП алгоритм расчёта есть, но сложнее).
В общем виде формула для расчета выглядит так:
где:
- Q — объём воды, который система должна отвести;
- q20 — интенсивность осадков;
- F — площадь поверхностей, с которых планируется отведение воды;
- Ψ — поправочный коэффициент, зависящий от материала покрытия площадки, с которой собирается вода.
Расходы от каждого дождеприёмника при слиянии с другими потоками суммируются, диаметры труб становятся больше. На практике для отдельных отрезков ливневки загородного дома с участком берут трубы Ø 100–150 мм, для магистрали — Ø 200 мм.
Уклоны каналов, лотков и трубопроводов берутся по СНиП-2.04.03–85, который определяет минимальные значения для:
- Ø 150 мм — 0,008 (8 мм на 1 пог. м);
- Ø 200 мм — 0,007 (7 мм на 1 пог. м).
Для отдельных лотков любого сечения минимальный уклон — 0,005 (5 мм на 1 пог. м). Некоторые изделия из железобетона сразу имеют нужный наклон, обозначенный стрелкой.
На практике уклон желательно делать больше минимального: 15–30 мм на 1 пог. м.
Глубина прокладки бытовой ливневой канализации меньше дренажной, если на участке монтируются обе сети, и составляет в среднем 30 см.
Монтаж ливневой канализации
Схема проработана, расчёты выполнены, все элементы системы закуплены. На первом этапе монтируют желоба и трубы на крыше.
Следующим этапом является разметка будущей системы на участке: с рулеткой, колышками и верёвочками. Наметив прокладку трассы и установку пескоуловителя, колодцев и коллектора, приступают к земляным работам.
Лотки линейной канализации, укладываемые на дорожки с покрытием, монтируются с учётом подготовки подушки так, чтобы их верхний край не выступал над плиткой, асфальтом или булыжниками (уровень осушаемой поверхности). Лотки нужно установить в выкопанную и утрамбованную траншею на песчаную или песчано-цементную подложку. Так изделие будет надёжно зафиксировано и прослужит дольше. После установки лотков стыки между отдельными отрезками герметизируют и весь канал накрывают решёткой.
Схема укладки водоотводного лотка: 1 — песчаная подушка; 2 — бетонное основание; 3 — грунт; 4 — искусственное основание; 5 — асфальтобетонное покрытие; 6 — лоток водоотводный с решёткой; 7 — термошов (битум, герметик); 8 — тротуарная плитка; 9 — выравнивающий слой; 10 — основа
Важно! При укладке лотков не забывайте уровнем определять уклон в сторону коллектора.
Одновременно с лотками согласно схеме встраиваются в систему пескоуловители (на входе воды из лотка в трубу) и ревизионные колодцы.
Монтируют дождеприёмники, к которым присоединяют колено под небольшим уклоном, и выполняют закрытую разводку труб с фитингами до коллектора или места сброса воды. Трубы закрытой разводки укладывают в выкопанные траншеи на песчаную подушку.
При включении в сеть коллектора накопителя нужно убедиться, что он вкопан ниже уровня трубопроводов и теплоизолирован слоем песка и гравия.
Перед тем как укрыть разводку песком, плиткой, землёй или дёрном, нужно провести гидравлические испытания, обнаружить места протечек и устранить. Только после положительного результата теста системы закрывается.
Участок красивый, дом, строения и дорожки защищены от избытка влаги!
